Permite medição de temperatura mesmo em lugares onde a medição de temperatura sem contato não é possível ou razoável
Para a medição da temperatura ou o controle de processos de fabricação com um termopar revestido. Os materiais de isolamento devem ser selecionados de acordo com a temperatura ambiente máxima em torno da cabeça de conexão do termopar.
Materiais dos condutores (ligas):
Fe/CuNi (LX, JX)
As ligas dos condutores são idênticas às ligas dos
termopares
Versões NiCr/Ni (K, KX, KCA)K e KX - As ligas dos condutores são idênticas às ligas dos termopares versão KCA: ligas de compensação (para KCA: Fe/CuNi), não são idênticas às ligas dos termopares
PtRh/Pt (RCB, SCB) ligas de compensação (para RCB, SCB: Cu/CuNi) não são idênticas às ligas dos termopares

Identificação por corDIN 43710Condutor negativo e revestimento:Fe/CuNi: azulNiCr/Ni: verdePtRh/Pt: brancoCondutor positivo: vermelho, respectivamenteIEC 60 584Condutor positivo e revestimento:Fe/CuNi: pretoNiCr/Ni: verdePtRh/Pt: laranjaCondutor negativo: branco, respectivamente

Abreviações dos design: PVC: Cloreto de poliviniloSIL: siliconeGL: fibra de vidroFEP: Tetrafluoroetileno/Hexafluoropropileno CopolimeroEGL: E-fibra de vidroC: blindagem em trança de cobreST: blindagem em folha de alumínioS: trança de fios de aço
Exemplo de execução para PVC-PVC-S-PVC:
- Isolação do condutor de PVC
- Revestimento interno de PVC
- Trança de fio de aço
- Revestimento externo de PVC
Exemplos de figuras (de cima para baixo):
Fe/CuNi DIN 2x1,5 PVC
NiCr/Ni IEC 2x1,5 GL-GL
PtRh/Pt IEC 2x1,5 GL-GL-S
NiCr/Ni DIN 2x1,5 SIL-GL
NiCr/Ni DIN 2x1,5 PVC-PVC
PtRh/Pt DIN 2x1,5 SIL-SIL
Fe/CuNi IEC 2x1,5 SIL-SIL-S
NiCr/Ni IEC 2x1,5 SIL
PtRh/Pt IEC 2x1,5 SIL-GL-S
Fe/CuNi IEC 2x0,22 PVC-PVC-C-PVC
NiCr/Ni IEC 2x1,5 PVC-ST-PVC
Fe/CuNi DIN 2x1,5 PVC-PVC-S-PVC

1,5mm²: aprox. 48 x 0,20mm
0,75mm²: aprox. 24 x 0,20 mm
0,5 mm²: aprox. 16 x 0,20 mm
0,22 mm²: aprox. 7 x 0,20 mm

(referenciando-se aos materiais de isolação e revestimento)PVC: -5°C até +80°CSilicone: -25°C até +180°CFibra de vidro: -25°C até +200°CFEP: -100°C até +205°CE-Vidro: -25°C até +400°C

Todos os valores apresentados relativos aos produtos são valores nominais, salvo indicação em contrário. Valores adicionais, como p. ex., tolerâncias, podem ser fornecidas sob pedido - desde que se encontrem disponíveis e liberados para publicação.
Encontra nossos comprimentos padrão em: www.lappkabel.de/kabel-standardlaengen
Tamanho da embalagem: rolo ≤ 30 kg ou ≤ 250 m, senão bobina
Especifique o tamanho da embalagem pretendido (p.ex. 1 bobina de 500 m ou 5 rolos de 100 m)
As imagens e gráficos demonstradas não são reprodução fiel do produto, são meramente ilustrativos

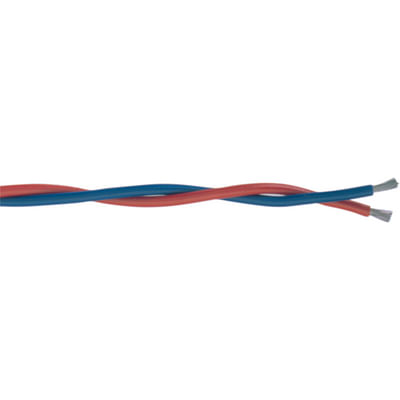

Cabo para Compensação e Temopar KE9L Fe CuNi LX 2X1 5 DIN round - 0151010
