Fiação de fábricas
Fiação de campos
Fiação interna dos aparelhos
Fiação dos painéis de controle
Green insulated single cores ≥ 4 AWG are usable as EGC/ Equipment Grounding Conductor on cable tray according to NFPA 70 (NEC)

Os cabos multinorma possuem cordões condutores com tamanhos nominais em mm² ou AWG/kcmil. O tamanho principal é mencionado na tabela abaixo, enquanto o tamanho do outro sistema equivalente pode ser consultado no apêndice T16 desse catálogo. Para esta medida secundária, a seção transversal do condutor funciona, principalmente, por ser maior do que o valor nominal especificado.
Tipo de certificações de cabos: <HAR> H07V-K conforme EN 50525-2-31, UL AWM
estilo 1015 (por parte da UL de acordo com norma UL 758, número de arquivo UL AWM da U.I. Lapp GmbH E63634), (UL) MTW (por parte da UL de acordo com norma UL 1063, Número de arquivo (UL) MTW da U.I. Lapp GmbH: E198296), CSA TEW (por parte da CSA de acordo com
a norma CSA, CSA C22.2 n.º 127, classe CSA 5835-01)

OD ≤ 8 mm: 4 x OD*/2 x OD**;8 < OD ≤ 12 mm: 5 x OD*/3 x OD**;OD > 12 mm: 6 x OD*/4 x OD**

Todos os valores apresentados relativos aos produtos são valores nominais, salvo indicação em contrário. Valores adicionais, como p. ex., tolerâncias, podem ser fornecidas sob pedido - desde que se encontrem disponíveis e liberados para publicação.
Preço base do cobre: EUR 150/100 kg. Consulte o apêndice T17 do catálogo para a definição e cálculo dos custos adicionais relacionados com o cobre.
Tamanho da embalagem: rolo ≤ 30 kg, senão bobina
As imagens e gráficos demonstradas não são reprodução fiel do produto, são meramente ilustrativos
Seções transversais nominais não harmonizadas: 0,5 mm²; 0,75 mm²; 1 mm²; 16 mm²
*no uso convencional, **com flexão suave; "OD" = diâmetro externo
Os diâmetros exteriores indicados na tabela dos números de peça são valores máximos.

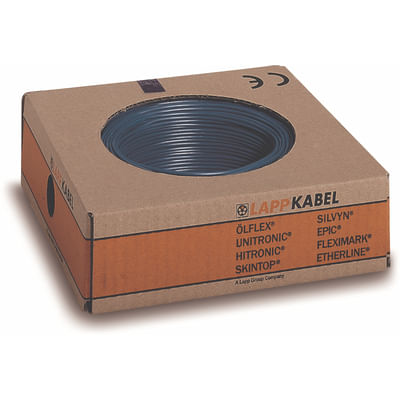

Cabo Singelo Multi StandaRD SC 2 1 1X4 BUWH - 4160626
